MODELLO

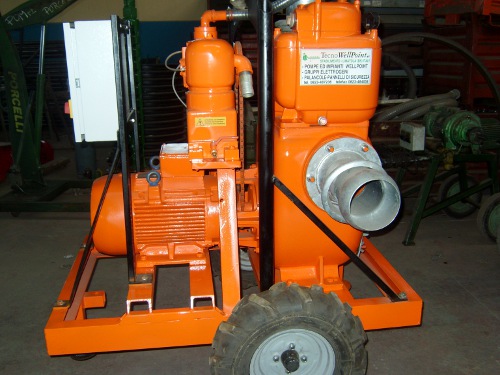

Tecno Wellpoint DG030E

DIMENSIONE

6” X 6” UNI   1882  TL

CAPACITA’ DI ASPIRAZIONE

6000 – 5000 – 3000 LT/MIN

PREVALENZA

   4    -    6    -   8     MTR

PROFONDITA’ di ASPIRAZ.

MAX  7 MTR

VELOCITA’

1800  RPM

ALTEZZA MASSIMA

28 M at 1800  RPM  con portata = 0 m³/ H.

USCITA

6 pollici, con controflange complete di giunti sferici Maschi tipo Anfor, montati sulla pompa.

CORPO POMPA

In ghisa meccanica G25 colata unica molto compatta e resistente meccanicamente; dotato di portina per il riempimento e lo svuotamento, facilmente apribili.

GIRANTE

In ghisa meccanica G25 del tipo a tre pale aperte per permettere il passaggio di corpi solidi sino a 55 mm. di diam., avvitata su albero con dado autobloccante senza chiavetta.

FLANGE

Anteriore e Posteriore in acciaio, facilmente sostituibili.

PIATTO D’USURA

In ghisa, facilmente sostituibile, antiabrasivo , con gomma telata.

VALVLOLA di

NON RITORNO

In gomma telata con inserzione tessile antiolio;

sede valvola : in ghisa.

TENUTA ASSIALE

Meccanica Ø 60 con anelli widia-widia resistenti a liquidi sabbiosi e torbidi.

Non necessita di alcuna lubrificazione.

MOTORE

Motore elettrico trifase, TEFC motor – 15 HP -  380 V. –  protezione IP55 , isolamento classe F.

POMPA DEL VUOTO

Capacità d’aria 75 m³ / h. Lubrificata ad olio a circuito chiuso.
